产品概述:

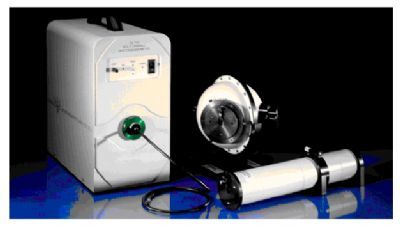

OL770-LED测试和测量系统是一种高速、CCD型用于LED测量的光谱辐射度计。重量轻且便于

携带，可以在预算范围内为你的的产品提供一种高精度、快速和精确的研究级测量，且不影响测量

的质量、一致性和精度。它可以采用各种各样的附件适用于可见、紫外/可见以及可见/紫外的测量。

应用类型：

全辐射通量，全光通量，全光谱光通量，全功率，主波长，光谱纯度，相关色温，峰值波长，显色指数

以及色坐标。

光谱范围

200-780nm（UV/VIS），380-780nm（VIS），380-1100nm（VIS-NIR）

测量单位

光谱透射率、反射率，半球反射率，W/cm2，W/cm2 nm，坎德拉，流明

相关附件：

1. OL15AB LED接收器

OL15AB专门为OL770高速LED测试和测量而设计，用于实现LED发光强度的快速和精确测量。OL15AB根据CIE127“平均LED强度测量”要求设计，其几何位置满足CIE近场标准条件A和标准条件B，通用装置可以很容易安装到单个A条件或B条件测量部分。它可以接入特殊部件如光纤/积分球提供一个均匀的空间响应去除主要的光源误差。

OL15AB提供了一个校准的距离满足CIE标准A条件或B条件，距离为LED顶端到1cm²圆形光圈，对于CIE标准A条件，距离为316mm，对应视场立体角为0.001sr，对于CIE标准B条件，距离为100mm，对应的立体角为0.01sr。

2.OL700-10可编程精密电源

OL700-10可编程精密电源提供了一种比较经济的解决方案，用于精确控制LED或小白炽灯光源的驱动电流。它可以通过USB接口实现计算机远程控制。

OL700-10可以通过编程将电源设定为稳压模式或稳流模式。控制程序提供了电流源设定的全部远程访问。Active X^TM用于普通的编程。OL700-10的控制集成到OL770-LED光谱辐射测量仪的应用软件中，提供了完备的测量包，包括远程开关和时间设定。OL700-10同样也可以单独控制。

3. OL700-22脉冲氙灯光源

OL700-22脉冲氙灯光源工作频率100Hz，高压、短弧氙气闪光光源。专门用于要求高紫外输出如反射率、透射率以及要求比卤素灯更低的杂散光的场合，并且其光谱稳定性要优于卤素灯。OL700-22和耦合了光源的SMA905连接器通过小型的光线探测器连接到各种附件上，包括积分球，反射率和透射率附件。提供了脉冲间稳定性，通过增加取样提高输出稳定性。OL700-22耦合OL770多通道分光辐射测量仪中，通过光学信号分离，两种光源可以同时工作。标准OL700-22光源工作时，控制电缆允许单光源操作。当OL700-22光源电缆分为两部分做为两个电源时，每个电源都受OL770独立控制，因此它可以同时对样品进行反射率和透射率分析。因为是脉冲光源，因此OL700-22不会像普通的连续光源那样出现曝光过度的情况，尤其是在260nm波长以下的光照射光纤时。

4. OL700-24波长校准源

OL700-24波长校准光源是一种非常方便的低功率Hg/Ar光源附件，提供无漂移的原子发光光谱线，它可用于多通道光电二极管阵列、CCD基的光谱仪以及扫描光谱辐射测量仪的波长校准和精确定位。光源采用低压Hg/Ar灯包装在粗糙的铝制外壳中，电源采用12VDC适配器。OL700-24配置一个端口可以直接接到OL系列的754，750和756。

5. OL700-30角度测量装置

OL700-30角度计专门为OL770-LED高速多通道LED测试和测量系统设计的。OL770-LED的软件提供了OL700-30角度计一整套空间辐射测量程序控制。

OL700-30同样提供了ActiveX^TM控制和标准SDK，便于客户根据自己的应用进行开发。OL700-30重量轻、小封装的设计便于QA和生产部DUT抽样检查。

特点：

a、 综合了一整套的空间辐射分布测量

b、 高速USB接口

c、 功能强大的测量软件

d、 测量参数VS角度的图像显示

e、 采用ActiveX^TM控制非常容易定制

f、 重量轻，小封装

g、 满足CIE Publication 127 A条件关于LED平均辐射强度测量。

测量参数：

视角，**强度，色度，三刺激值，Lab/Luv，CRI 相对功率，峰值波长，主波长，半高宽，色温，色纯度，功率对角度的变化关系。

6.OL700-70积分球反射率附件

OL700-70用于测量材料在UV-VIS-NIR波长范围内的漫反射率，附件采用光纤光学耦合的输入和输出端口，和一个6”直径的积分球，它可以很方便地放到桌子上或试验台上。样品测量点的大小为5mm，由于采用独特地样品夹持设计，因此对测量样品具体尺寸没有限制。尽管OL700-70专门为OL770设计的，它同样也可以应用于其他配备光纤输入的光谱辐射测量仪上。

样品的超快测量：在几分之一秒内就可以得到全部的光谱、色度以及其他必要的光学参数。

测量灵活性：光入射到样品和出射都采用柔性光纤，因此相对来说便于定位。

样品可水平放置或竖直放置

任意尺寸的样品

精确的结果：样品的自吸收补偿，低杂散光，双光束设计，超稳定光源以及接近理想朗伯体的样品。

包含镜面反射和不包含镜面反射：漫射和漫射加镜面反射两种

易于操作的软件：

与Microsoft word 和excel兼容

系统采用精确的双光束设计允许手动控制实现光束转换，双光束设计便于使用者采用更加精确的“对比法”测量漫反射率。这种方法补偿了由测试样品自吸收和反射特性引起的积分球光谱效率的变化。由输入端口到测量端口的入射角为10°，镜面反射部分通过采用可移动陷光器可以包含在测量结果中也可以不包含在测量结果中。一个PTFE涂层的塞子安装到陷光器的位置。这种设计满足使用者10°固定入射角的镜面反射率。一个校准过的漫反射系数标准和一个用于样品照明的内置灯提供校准和测量，并且可以通过软件控制照明灯。

7.OL700-71，73，74反射率和透射率附件

OL700-71 6”积分球可以测量不同材料从250nm到1100nm的漫反射光谱，精密的光学设计可以实现对镜面反射样品以及漫反射样品的精确测量。样品测量点的大小为3mm，由于采用独特地样品夹持设计，因此对测量样品具体尺寸没有限制。一个精确的双光束设计允许手动控制实现光束转换，双光束设计便于使用者采用更加精确的“对比法”测量漫反射率。这种方法补偿了由测试样品自吸收和反射特性引起的积分球光谱效率的变化。由输入端口到测量端口的入射角为10°，镜面反射部分通过采用可移动陷光器可以包含在测量结果中也可以不包含在测量结果中。一个PTFE涂层的塞子安装到陷光器的位置。这种设计满足使用者10°固定入射角的镜面反射率。

OL700-71可以测量样品的透射率，不管是平行光或漫射光，采用和漫反射率测量相同的精确的双光束技术，在测量样品同一块区域的反射率和透射率时不需要移动样品，样品的光吸收取决于高精度。软件提供了透射率、反射率和吸收以及导出量如光学强度、Kubelks-Monk值和内部吸收。

OL700-73固体透射率用于表征固体材料的光谱透射率，一个滑动的样品夹具，可以测量1*1英寸、2*2英寸的正方形样品或1英寸、2英寸直径的圆形样品，样品厚度可达1/2英寸。

OL700-74液体透射率，测量液态样品的光谱反射率。接受12.5*12.5的比色皿。

8.OL700-88TC热冷温度控制器

随着高亮LED和固态发光光源的出现，对器件开发和光学设计人员来说，在开发和应用这类器件时必须考虑散热的影响，OL开发了OL700-88温控LED夹具，采用循环水对高功率新型LED制冷。夹具采用OL700-88TC热冷温度控制器通过循环冷水和热水保持器件温度。通过控制器的前面板可以手动设定器件温度。OL700-88夹具可以与OL IS-670 和OL IS-1800积分球，以及OL 15AB LED接收器。

9.OL700-86VP真空泵系统

OL700-86VP真空泵与OL700-86真空LED夹具配套使用。真空泵是由一个可调压力阀，真空计，真空针阀，一个便携的风扇冷却附件。当LED夹具位置较远时可以使用6英寸的扩展管。

10.OL700-FCS场校准标准

OL700-FCS积分球校准标准件是一个方便的集成校准源，用于实现和校准OL770-DMS光谱辐射测量系统辐射测量响应。OL700-FCS由光学接头和独立电源，可以对任一单元进行远程定位，便于调整和定位光源。

光学接头是由两英寸的PTFE涂层的积分球和固定在入射口的10W的卤素灯组成，出射口直径为0.394英寸（10mm）。

校准选择：

700FCS1 亮度、色温、光谱辐射度（380-800nm）

700FCS2 亮度、色温、光谱辐射度（380-1110nm）

11.OL700-LFOV大视场适配器

OL700-LFOV可以实现显示屏、标识牌以及其他明亮扩展源辐射光谱的精确测量，提供光谱、亮度以及颜色信息。适配器 采用广角镜头，安装精密光圈和积分球提供均匀的空间响应。它是集成的，重量轻性价比高且很容易安装到三脚架上。小型且便携式设计非常适合在实验室和工厂中使用，与简单的挡板管或输入光学光圈相比，OL700-LFOV有以下几个优点：

亮度的测量视场非常广

视场非常容易定义

均匀的空间响应

通过透镜的光圈调整信号的衰减

可以集成到OL770DMS应用软件上

额外的衰减可以通过可选的OL770-15Q ND滤光片架和OL770-15Q-A自动五位ND滤光转轮调整。一个可选的反转照明源从适配器中投射一束光照亮测量区域便于镜头的聚焦，帮助进行*初的FOV调整。OL提供了一系列的辐射和亮度校准标准用于OL770-DMS输入光学元件的校准。

12.OL700-80高精密LED夹具

13.OL770-15Q-A自动ND滤光轮

14.OL770-420软件开发包

15.OL1272-LED部分或全通光通量积分球

OL1272-LED部分或全通光通量积分球为LED光通量精密测量而设计的下一代积分球，利用单个易于连接的附件连接到OL770-LED测量和测试系统中，完全满足CIE127.2 LED光通量测量要求。

OL1272-LED高反射率积分球直径为9.75英寸（24.75cm），采用PTFE涂层，入射口和出射口的几何位置呈90°。通过优化积分球的设计和集合位置获得**的效率，内部挡板防止非积分的光从球内直接出射。在300到1700nm波长范围内的光谱反射率可达99%。

OL1272-LED积分球包含一个用于安装OL700系列LED夹具附件。可以将LED放置到不同的测量位置。将LED放置到积分球的内部用于全光通量的测量或放置于积分球的输入端口用于部分光通量的测量。 LED夹具可以将LED放置到积分球入射口四个不同的视场角位置40°、60°、90°和120°。OL系列的LED夹具或普通的满足具体器件应用的LED夹具都可以应用到OL1272-LED积分球上。

OL770-LED/OL1272-LED积分球内部含有一个辅助灯，辅助灯用于校准和补偿积分球由于LED的自吸收和反射特性引起的光谱效率的变化。因此系统的校准很简单，普通的没有经验的员工都可以实现校准，而不像其他仪器需要送回原厂进行校准：

节省时间，校准时不需要额外花费，校准结果不会受运输的影响，提供了校准历史，明确了使用者的LED和夹具排除了光源误差。

16.OL IS-670-LED

OL IS-670-LED专门用于OL770高速LED测试和测量系统用于实现发光二极管性能的精确测量，可以根据NIST和CIE127的要求进行颜色测量。

OL IS-670-LED提供前照LED全光通量和全辐射通量的精确测量。OL770Windows 软件可以瞬时得到以下参数：

全辐射通量、全光通量、全光谱通量、主波长、峰值波长、半高宽、色纯度、相关色温、显色指数、色坐标

OL 770-LED/IS-670-LED积分球系统采用内置辅助灯近乎**的余弦响应排除了主要的光源误差。OL IS-670-LED采用6英寸PTFE涂层的高反射率积分球，非常容易固定，入射端口和出射端口呈90°，SMA连接器用于将辅助灯通过光纤连接到OL770-LED。

The OL 770-LED Test and Measurement System is a high-speed， CCD-based spectroradiometer that can be customized to any LED measurement application. Lightweight and portable， it provides high-precision， fast， and accurate research-grade measurements to meet demanding product applications within your budget without compromising quality， consistency， and precision. Available in the VIS， UV/VIS， and VIS/NIR， it features a wide variety of accessories.

Application Type:

Total radiant flux， total luminous flux， total spectral flux， total power， dominant wavelength， spectral purity， correlated color temperature， peak wavelength， color rendering index， chromaticity

Spectral Range:

200 - 780 nm (UV/VIS); 380 - 780 nm (VIS); 380 - 1100 nm (VIS/NIR)

Units Of Measure:

光谱透射率、反射率、半球反射率、W/cm²， W/ cm² nm， candelas， lumens
